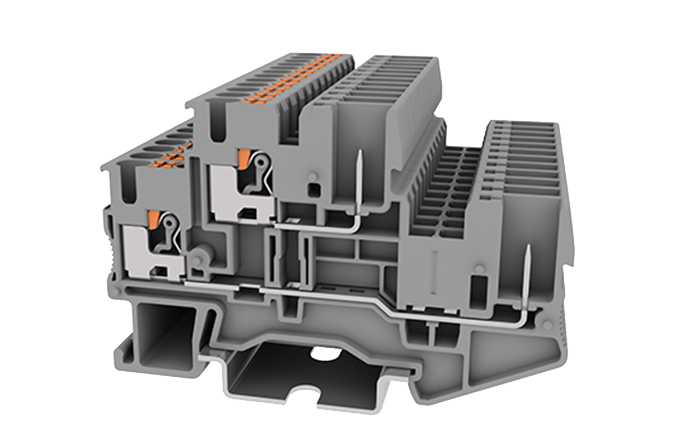

Push-in spring terminal
TPD2.5-2-1-PV
Connection method:Push in connection,IEC Rated Current:22A,IEC Rated Voltage:500V,Number of connections:4,Number of levels：2,Rated cross section:26-12AWG
Parameter
-
SUPU ID
TPD2.5-2-1-PV -

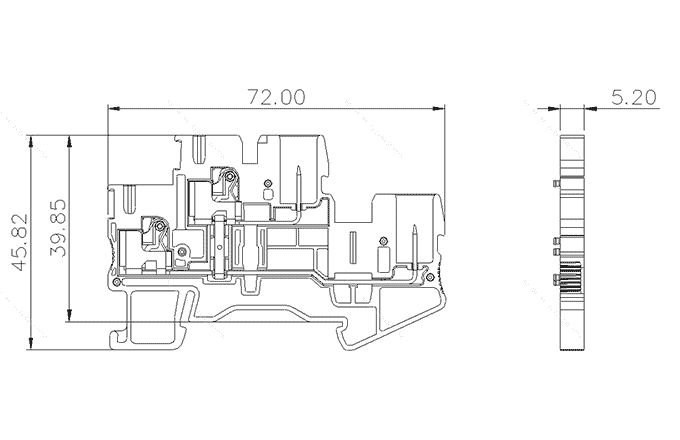

Breite
5.2mm -
Anzahl der Ebenen
2 -
Anzahl der Anschlüsse
4 -
Anschlussart
直插弹簧接线 -
Schutzart
IP20 -
Isoliermaterial
PA66
-
Isoliermaterialgruppe
Ⅰ
-
Kontaktmaterial
Copper alloy
-
Kontaktbeschichtung
Sn,Plated
-
Umgebungstemperatur (Betrieb)
-40℃～105℃
-
Umgebungstemperatur (Montage)
-5℃～70℃
-
Umgebungstemperatur (Lagerung/Transport)
-25℃～60℃
-
Zulässige Luftfeuchtigkeit (Lagerung/Transport)
30%～70%
Technische Daten
-
IEC Nennstrom
22A -
IEC Nennspannung
500V -
Überspannungskategorie
Ⅲ
-
Verschmutzungsgrad
3
-
Nennstoßspannung
6KV -
UL Nennstrom
20A
-
UL Nennspannung
300V
-
Leiterquerschnitt starr
0.2-4mm² -
Leiterquerschnitt flexibel
0.2-2.5mm² -
Leiterquerschnitt flexibel, mit Aderendhülse
0.2-2.5mm² -
Aderlänge abisolieren
8-10mm -
Verwendungsgruppe
B/C
-
Nennquerschnitt
26-12AWG
Kommerzielle Daten
-
Bestellnummer
TPD2.5-2-1-PV
Zertifizierung
