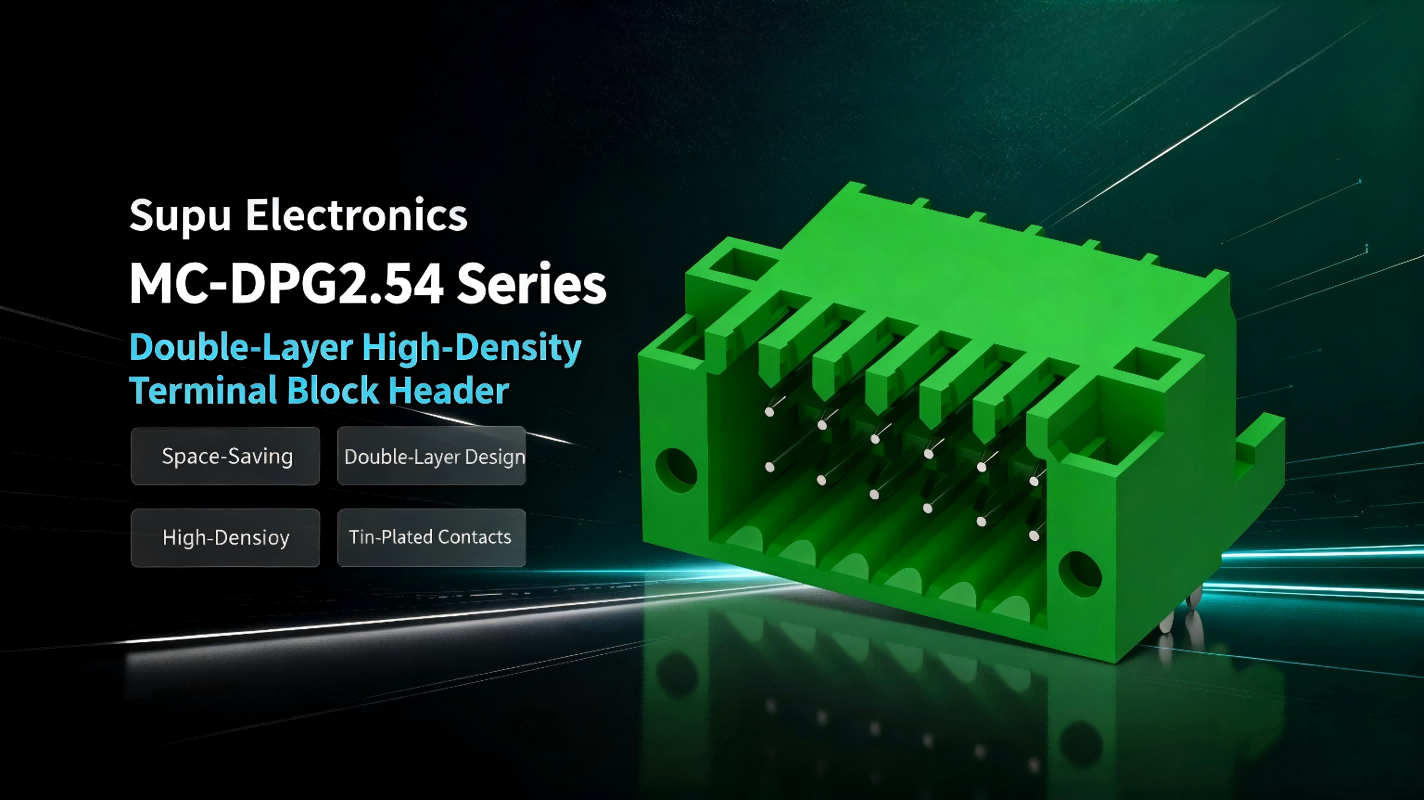

SUPU-Auswahl | Doppellagige Reihenklemmenleiste der DPG2.54-Serie mit hoher Dichte
Die doppellagige Reihenklemmenleiste der Serie Supu DPG2.54 mit hoher Dichte wurde für Leiterplattenanwendungen mit hoher Verdrahtungsdichte entwickelt. Das Produkt verfügt über einen Standard-Pinabstandvon 2,54mm und ein Design mit doppelschichtiger Stapelstruktur, wodurch die Verdrahtungsschaltkreisdichte auf begrenztem Platz auf der Platine erhöht wird. Es gleicht die Raumauslastung, die Stabilität der elektrischen Übertragung und den Montagekomfort aus und erfüllt die diversifizierten Verbindungsanforderungen der Gerätekreisintegration in mehreren Branchen.
Kernvorteile
Doppellagig platzsparend
Im Vergleich zu herkömmlichen Reihenklemmen erhöht es effektiv die Verdrahtungsschaltungsdichte, reduziert die interne Platzbelegung der Platine erheblich und erleichtert die Miniaturisierung der Ausrüstung und das integrierte Design.
Stabiles Getriebe mit hoher Dichte
Durch die Verwendung eines präzisen Standard-Pin-Abstands von 2,54mm mit hochzuverlässigen verzinnten Kontakten reduziert es das Risiko von Signalübersprechungen, vermeidet falsche Verbindungen und schlechte Kontaktprobleme und sorgt für langlebige und stabile elektrische Verbindungen.
Bequeme und einfache Wartung
Die doppellagige Verdrahtungsstruktur mit Direkteinführung ermöglicht einfache und effiziente Verdrahtungsvorgänge, die spätere Schaltungsinspektion und Fehlerbehebung erleichtern und die Montage- und Wartungseffizienz verbessern.
Breite Anpassungsfähigkeit und Langlebigkeit
Das Gehäuse besteht aus hochtemperaturbeständigem PA66-Engineering-Kunststoff mit einem Betriebstemperaturbereich von -40℃ bis 105℃, der auch unter rauen Arbeitsbedingungen eine zuverlässige Leistung gewährleistet.
Technische Parameter
| Produktmodell | MC-DPG2.54HXX-X-XX-3500 (rechtwinkliger Stift) / MC-DPG2.54VXX-X-XX-3500 (vertikaler Stift) |
|---|---|
| Produktart | Steckbarer Reihenklemmenkopf |
| Pitch | 2,54mm |
| Nennstrom | 6A |
| Nennspannung | 80V |
| Gehäusematerial | Technischer Kunststoff |
| Betriebstemperatur | -40 / +105 |
Anwendungsbranchen
Energie, industrielle Automatisierung, Schienenverkehr und andere Branchen.
